Servidor iFIX

Arrancamos el proyecto en el servidor iFIX, no es necesario tener la seguridad habilitada
 (al final, la seguridad depende de cada nodo. Nosotros la necesitamos en el nodo que haga de servidor WebSpace)

Nota: En el ejemplo el servidor SCADA se llama SCADA32 y su SCU es SCADA32.scu



Servidor WebSpace

Nota: en el ejemplo, el servidor WebSpace se llama SCADA50

Parte Cliente iFIX

Copiamos el proyecto con sus pantallas y clonamos el SCU para que se llame WEB.SCU


















WEB.SCU

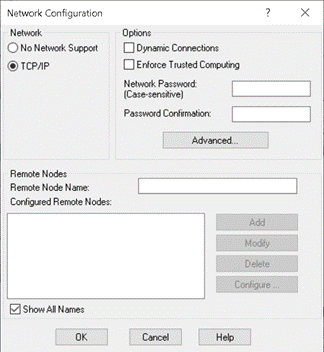

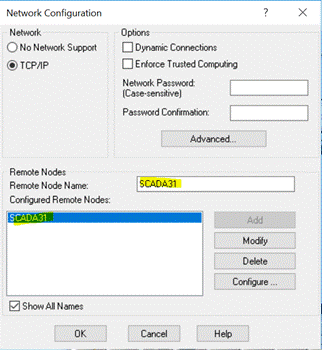

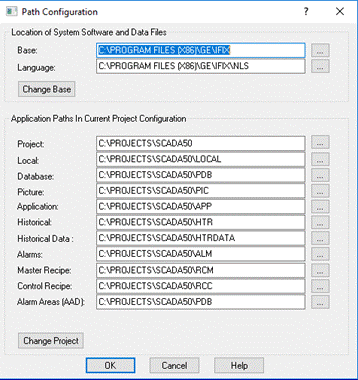

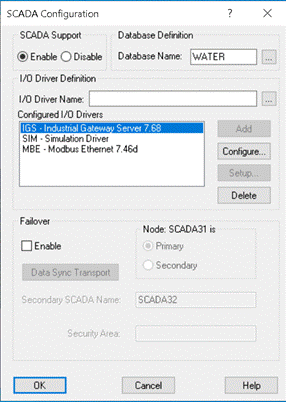

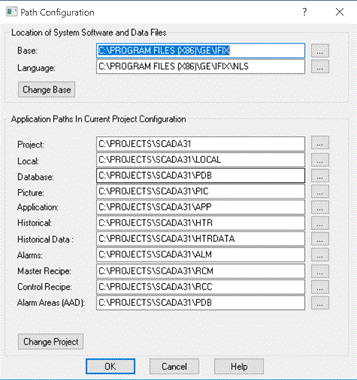

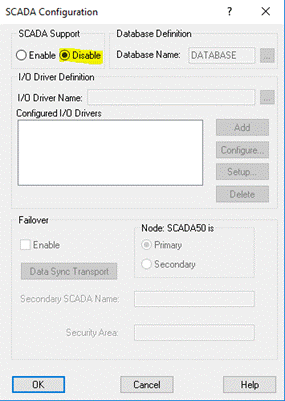

Comparamos con el SCU estándar del servidor iFix (SCADA32.SCU) que seguirá funcionando en el servidor SCADA al que apuntamos, con el nuevo SCU de cliente iFIX que utilizaremos en el servidor Webspace

SCADA32.scu

WEB.scu

Config File → SCADA31.scu


 Config File → WEB.scu

Seguridad del nodo iFIX habilitada o no, según toque

Seguridad del nodo iFIX habilitada siempre

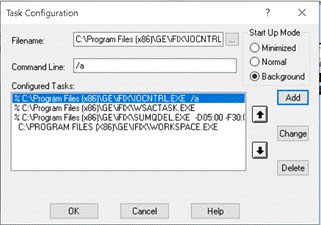

Por último, señalar que No hace falta configurar la SCU para que auto-arranque iFIX (WebSpace lo arranca automáticamente dentro de la sesión webspace)



Parte Servidor WebSpace

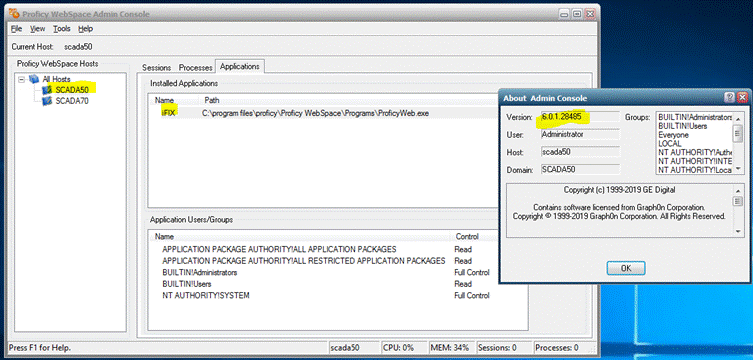

Es importante confirmar que Webspace esté actualizado al último SIM disponible. En el caso de ejemplo:

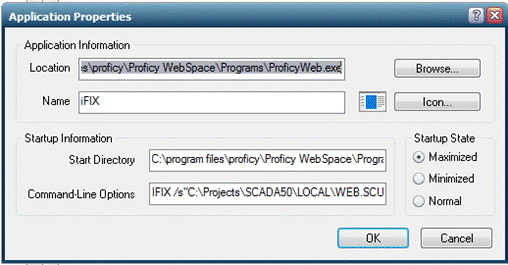

Aplicación iFIX publicada a través del servidor WebSpace:


Atención a los parámetros aplicados

  • Location:
     C:\program files\proficy\Proficy WebSpace\Programs\ProficyWeb.exe
  • Start Directory
     C:\program files\proficy\Proficy WebSpace\Programs
  • Command-Line Options
    IFIX /s"C:\Projects\SCADA50\LOCAL\WEB.SCU"


Cliente WebSpace

Cualquier máquina Windows que tenga visibilidad por red con el servidor de webspace.

Nota: Si se quiere, a efectos de validación del cliente iFIX, se puede arrancar localmente iFIX, utilizando la misma WEB.SCU (sesión local en el servidor, nada que ver con una sesión webspace)

Acceso como página web en un navegador

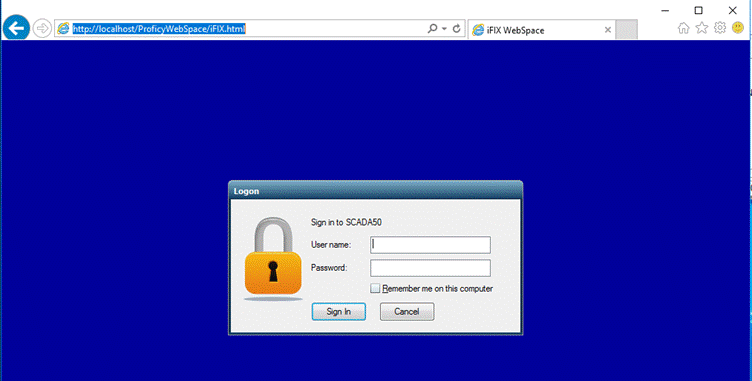

Acceder directamente a través de la URL estándar de WebSpace


http://SCADA50/ProficyWebSpace/iFIX.html

[1] [2]


Acceso vía “Desktop Client”

Procedimiento de instalación:

  • Instalador ubicado en el servidor de webspace, en la ruta:
     “C:\Program Files\Proficy\Proficy WebSpace\Web\Clients\proficy-client.windows.exe”
  • Una vez completada la instalación en el Cliente WebSpace,
    Lanzamos la app desde menú inicio Windows > Proficy WebSpace
  • Apuntamos a “SCADA50” y marcamos para que que cree el shortcut
     Nos dará un error, al no tener la aplicación dentro de webspace a la que nos queremos conectar. Es normal (continuar el procedimiento)

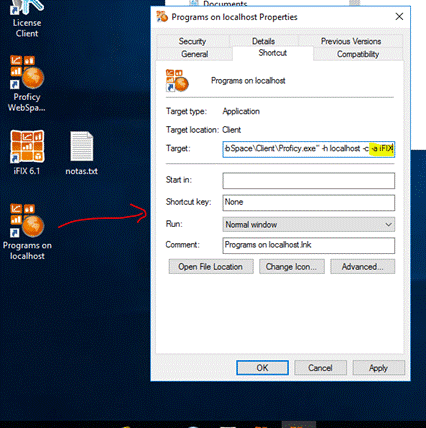

  • Editamos el shortcut obtenido en el paso anterior, para añadir “-a iFIX”
    De esta forma, indicamos qué aplicación de las que publica WebSpace queremos lanzar con este shortcut
  • Volvemos a probar a ejecutar el shortcut, y ya debería funcionar
